Modélisation structurelle préfabriquée : Un guide clair et pratique

La modélisation des structures préfabriquées peut sembler être un terme technique de niche, mais dans la construction moderne, elle devient rapidement une pierre angulaire de la façon dont les bâtiments sont planifiés et construits. Au lieu de traiter les murs, les dalles et les poutres en béton comme de simples dessins sur papier, la modélisation des éléments préfabriqués les transforme en éléments numériques riches en données dans un environnement BIM.

Ce changement fait une grande différence. Les ingénieurs et les fabricants peuvent voir exactement comment chaque composant s'ajuste, le renforcer selon des règles définies et générer des dessins d'atelier et des fichiers CNC directement à partir du modèle. Cela permet de réduire les conjectures et les erreurs sur le chantier, et de respecter des calendriers plus serrés. En bref, la modélisation des structures préfabriquées est le pont entre l'intention de la conception et la réalité de la fabrication.

Qu'est-ce que la modélisation structurelle préfabriquée ?

À la base, la modélisation des structures préfabriquées consiste à créer des représentations numériques d'éléments en béton qui seront fabriqués hors site et installés ultérieurement sur le site. Ces éléments comprennent souvent des murs, des panneaux isolés, des dalles alvéolées, des colonnes, des poutres, des escaliers, des paliers et même des composants plus complexes tels que des dalles en double té et des tympans.

Chacun de ces éléments est construit dans un environnement BIM tel que Autodesk Revit ou Tekla Structures. Contrairement aux dessins 2D traditionnels, les modèles sont paramétriques et basés sur des données. Cela signifie que chaque modification apportée au modèle est automatiquement mise à jour dans les dessins, les calendriers et les fichiers de fabrication.

Par exemple, si un panneau mural a besoin d'une ouverture de fenêtre décalée de 300 mm, cet ajustement n'est pas seulement une modification visuelle. La modification s'applique instantanément à la géométrie 3D, à la disposition des armatures, au dessin d'atelier et même à la nomenclature. Ce niveau d'intégration rend la modélisation des éléments préfabriqués beaucoup plus précise et efficace que le dessin manuel.

L'importance de la modélisation de la préfabrication dans la construction

Le passage à la modélisation des structures préfabriquées ne se limite pas à l'obtention d'une image en 3D d'un bâtiment. Elle répond directement à certains des plus grands défis de la construction :

• Pressions temporelles: Les éléments préfabriqués fabriqués hors site réduisent la quantité de coffrage, le durcissement et la main-d'œuvre nécessaire sur le site. La modélisation garantit que ces pièces s'adaptent du premier coup, ce qui permet de réduire les délais du projet.
• Coordination: Les modèles de préfabrication ne sont pas développés de manière isolée. Ils sont reliés aux modèles MEP, de charpente métallique et d'architecture afin d'éviter les collisions et les reprises coûteuses.
• Contrôle de la qualité: Comme les données de fabrication proviennent directement du modèle, le risque d'erreurs de traduction entre les dessins et la production est minimisé.
• Économies de coûts: Une meilleure précision signifie moins de changements pendant la construction, ce qui a un impact direct sur l'exécution du budget.

Dans des secteurs tels que la construction résidentielle, commerciale et industrielle, la modélisation des éléments préfabriqués est devenue un outil essentiel pour concilier rapidité et précision.

Comment Powerkh fournit une modélisation structurelle préfabriquée qui fonctionne

Powerkh est un partenaire de services BIM et VDC avec une expérience pratique en ingénierie et un historique de plus de 200 projets à travers les États-Unis, le Royaume-Uni et l'Europe. Notre rôle sur les projets de préfabrication est simple à décrire et difficile à reproduire : transformer l'intention de la conception en modèles prêts à la fabrication qui s'installent proprement sur le site. Nous nous occupons des tâches lourdes dans Revit et Tekla, nous assurons une coordination étroite et nous transmettons les informations du modèle à l'atelier sans les frictions habituelles.

Nous commençons par définir le champ d'application avec des livrables, des délais et un budget clairs, puis nous construisons un flux de travail établi autour de ce champ d'application. Notre équipe développe des éléments préfabriqués riches en données au bon niveau de détail, applique une segmentation et un renforcement basés sur des règles, et génère des dessins d'atelier et des sorties CNC à partir d'une source unique de vérité. Tout au long du projet, nous restons en contact étroit, nous réagissons rapidement aux changements et nous veillons à ce que les parties prenantes restent en phase.

Ce que nous apportons aux travaux de préfabrication :

• Modélisation BIM de LOD 100 à LOD 400 ou 500
• Détection et résolution des collisions basées sur Revit qui raccourcissent les cycles de coordination
• Numérisation vers BIM pour un contexte précis de l'ouvrage fini et l'intégration de nuages de points
• Flux de travail de la conception à la fabrication, y compris les dessins d'atelier et la préparation des fichiers CNC
• L'automatisation et les scripts BIM qui accélèrent les tâches répétitives et réduisent les erreurs
• Détails structurels pour l'acier, les barres d'armature, les éléments préfabriqués et les systèmes de façade
• Création et gestion des familles Revit et du contenu paramétrique pour une cohérence à l'échelle

Ce que les clients remarquent

• Des délais d'exécution plus courts grâce à l'automatisation et à une cadence de communication éprouvée
• Moins de surprises sur le chantier grâce à la coordination pluridisciplinaire avec le MEP et l'architecture
• Des transferts plus fluides, car les dessins, les plannings et les nomenclatures proviennent du même modèle.

Si vous avez besoin d'un modèle 3D précis de préfabrication, de connexions coordonnées ou d'un pipeline complet de la conception à la fabrication, Powerkh construit le chemin et le maintient en mouvement.

Le flux de travail de la modélisation de la préfabrication structurelle

Bien que chaque projet ait ses propres exigences, la plupart d'entre eux suivent un flux de travail structuré lorsqu'il s'agit de modélisation des éléments préfabriqués. Cette séquence aide les équipes à passer du concept à la fabrication avec moins d'interruptions et une plus grande précision.

1. Configuration de l'environnement du modèle

Le processus commence par la préparation. Les ingénieurs configurent les normes du projet, notamment les unités, les modèles et les familles Revit ou Tekla. Ils définissent également les règles de segmentation des murs, des dalles et des autres composants. Il est essentiel de prendre le temps de configurer correctement l'environnement, car cela donne le ton de la précision et de la cohérence tout au long du projet.

2. Création des éléments préfabriqués

Une fois les fondations posées, les murs, les dalles, les poutres et les colonnes sont modélisés dans la plateforme BIM. C'est là que les règles prédéfinies de segmentation et de renforcement entrent en jeu. Au lieu de découper manuellement de grands éléments, le logiciel peut les diviser automatiquement en parties transportables et prêtes à être fabriquées. Cette étape permet de transformer une intention de conception générale en composants numériques constructibles.

3. Ajout de renforts

Une fois la géométrie de base définie, le renforcement est mis en place. Le logiciel génère des plans de ferraillage basés sur des critères conformes au code. Les barres, les mailles et les inserts sont automatiquement positionnés là où ils sont nécessaires, ce qui réduit le risque d'oublier des détails et permet d'aligner la conception sur les normes de sécurité.

4. Production de dessins d'atelier

Une fois l'armature en place, le modèle devient la source des dessins d'atelier. Ces dessins sont générés directement à partir du modèle et comprennent les dimensions, les nomenclatures des barres et les détails des connexions. Comme ils sont liés aux éléments numériques, toute modification de la conception met automatiquement à jour les dessins, ce qui permet de gagner du temps et de réduire les reprises manuelles.

5. Génération de fichiers CAM et CNC

L'un des principaux avantages de la modélisation des éléments préfabriqués est son lien direct avec la fabrication. À partir du même modèle, il est possible de créer des fichiers de commande numérique par ordinateur (CNC). Ces fichiers guident les machines de découpe, de pliage et autres machines de fabrication, ce qui rend la transition de la conception à la production presque transparente.

6. Coordination et révision

Avant d'être finalisé, le modèle fait l'objet d'une coordination approfondie. Des outils de détection des collisions sont utilisés pour vérifier l'interaction entre les éléments structurels préfabriqués et d'autres systèmes tels que le MEP et l'architecture. Cette étape permet de s'assurer que les conduits, les armatures et les accessoires n'entrent pas en conflit avec les panneaux ou les poutres en béton. La résolution de ces problèmes dans le modèle numérique permet d'éviter des réparations coûteuses sur le chantier.

Outils couramment utilisés dans la modélisation de la préfabrication

La modélisation des structures préfabriquées repose sur des plateformes BIM conçues pour la précision et l'automatisation.

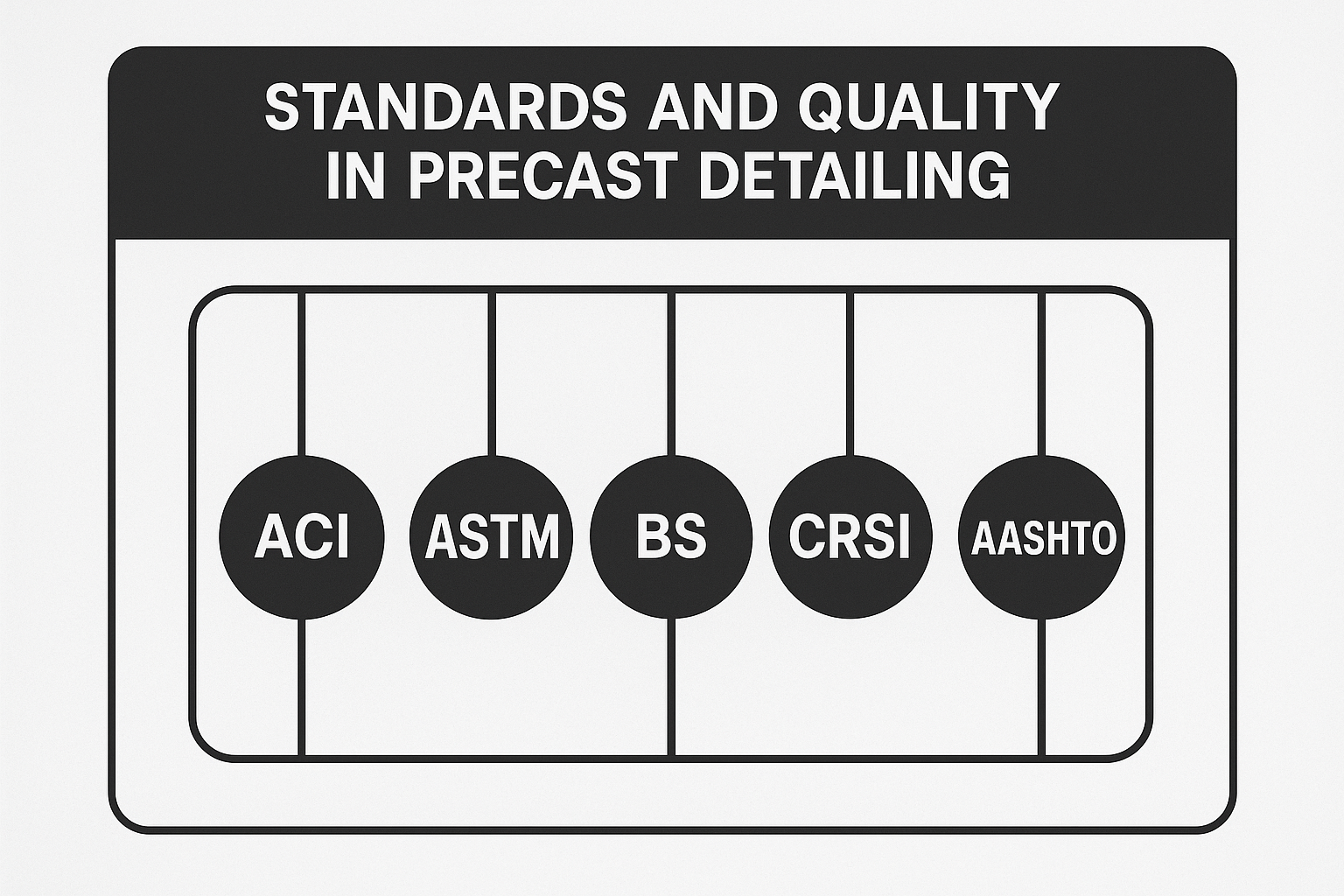

Normes et qualité dans le dessin préfabriqué

La modélisation de la préfabrication n'est pas seulement une question de rapidité. La précision et le respect des normes sont tout aussi importants. De nombreuses entreprises suivent des directives internationales, telles que :

• ACI - Institut américain du béton: Définit les exigences relatives à la conception du béton, aux pratiques de construction et au contrôle de la qualité, en veillant à ce que les éléments modélisés respectent les normes d'intégrité structurelle.
• ASTM - Société américaine pour les essais et les matériaux: Fournit des spécifications pour les matériaux, les méthodes d'essai et les performances, en veillant à ce que les modèles numériques correspondent aux propriétés des matériaux dans le monde réel.
• BS - British Standards (normes britanniques): Offre des codes détaillés pour la conception, le détail et la fabrication qui sont largement adoptés au Royaume-Uni et dans le monde.
• CRSI - Concrete Reinforcing Steel Institute (Institut de l'acier de renforcement du béton): Se concentre sur les pratiques de renforcement, le détail des barres et les normes de placement afin d'améliorer la sécurité et la fiabilité des structures.
• AASHTO - American Association of State Highway and Transportation Officials (Association américaine des responsables des autoroutes et des transports des États): Couramment utilisé dans les projets d'infrastructure, il permet de s'assurer que les éléments préfabriqués utilisés dans les ponts et les autoroutes respectent les codes spécifiques au transport.

Ces normes garantissent que les modèles numériques sont non seulement géométriquement corrects, mais aussi structurellement solides et conformes aux codes en vigueur dans les différentes régions.

Avantages et défis de la modélisation des structures préfabriquées

Comme la plupart des innovations dans le domaine de la construction, la modélisation des structures préfabriquées présente à la fois des avantages évidents et quelques obstacles que les équipes doivent prévoir. Comprendre les deux aspects est la clé pour tirer le meilleur parti de la technologie.

Avantages

Les avantages de l'adoption de la modélisation de la préfabrication sont pratiques et mesurables. L'automatisation des armatures et des dessins d'atelier permet d'économiser un nombre incalculable d'heures par rapport à la rédaction manuelle. Les modèles intégrés réduisent également les erreurs en alignant les données de conception et de fabrication. Comme tout le monde travaille à partir de la même source de vérité, la collaboration entre les architectes, les ingénieurs et les entrepreneurs devient plus fluide et moins fragmentée.

La sécurité est également améliorée, puisqu'une plus grande partie du travail est transférée des conditions imprévisibles du site vers des environnements contrôlés en usine. Enfin, les modèles sont adaptables. Les modifications appliquées une fois se répercutent automatiquement sur les dessins, les nomenclatures et les fichiers de fabrication, ce qui réduit les travaux répétitifs et permet de respecter le calendrier des projets.

Défis

En même temps, la modélisation des éléments préfabriqués n'est pas sans poser de problèmes. Les plates-formes logicielles utilisées pour ce travail sont puissantes mais s'accompagnent d'une courbe d'apprentissage abrupte, ce qui oblige les équipes à investir dans la formation. Les coûts initiaux pour les outils, les licences et le personnel qualifié peuvent également être importants, en particulier pour les entreprises qui commencent tout juste à adopter des flux de travail basés sur la BIM.

La coordination reste une demande constante. Les éléments préfabriqués doivent s'aligner sur les systèmes architecturaux et MEP, ce qui nécessite une communication étroite entre les différentes disciplines. De plus, chaque projet est unique. Les géométries complexes ou les exigences de conception inhabituelles nécessitent parfois une modélisation personnalisée ou même des solutions de script, ce qui ajoute une couche supplémentaire d'efforts.

Une perspective équilibrée

Ces défis ne sont pas rédhibitoires, mais ils soulignent l'importance d'aborder la modélisation de la préfabrication comme un processus géré plutôt que comme une simple mise à jour logicielle. Lorsque les entreprises investissent dans les compétences, planifient soigneusement les flux de travail et s'engagent à collaborer, les avantages l'emportent presque toujours sur les obstacles. Il en résulte des calendriers plus rapides, des modèles plus précis et un processus de construction plus sûr et plus efficace.

Regarder vers l'avenir : L'avenir de la modélisation de la préfabrication

Alors que le BIM continue d'évoluer, la modélisation des éléments préfabriqués dépasse son rôle actuel de détail et de coordination pour s'orienter vers une automatisation et une intégration plus poussées. Ce qui était autrefois principalement un outil d'aide à la conception devient une force motrice dans la façon dont les projets sont planifiés, construits et même entretenus tout au long de leur cycle de vie.

• Modélisation 4D: Le fait de relier les modèles de préfabrication directement aux calendriers des projets permet aux équipes de visualiser les séquences de construction étape par étape. Il est ainsi plus facile de repérer les retards potentiels, d'optimiser l'utilisation des grues et de coordonner la logistique de l'installation avant que les équipes n'arrivent sur le chantier.
• Modélisation 5D: En liant les données de coût à chaque élément préfabriqué, les équipes ont une vision en temps réel des budgets au fur et à mesure que les conceptions évoluent. Au lieu d'attendre des estimations manuelles, les chefs de projet peuvent suivre instantanément l'impact des changements de conception sur les coûts.
• Conception générative: Les algorithmes sont de plus en plus utilisés pour explorer automatiquement les différentes dispositions de panneaux, les stratégies de renforcement ou les détails de connexion. Cela permet non seulement de gagner du temps, mais aussi de découvrir des solutions de conception que les humains pourraient négliger.
• Jumeaux numériques: Les modèles préfabriqués trouvent également leur place au-delà de la construction. Lorsque des données détaillées sont intégrées dans les systèmes de gestion des installations, les exploitants de bâtiments disposent d'un "jumeau numérique" qui les aide à contrôler les performances, à planifier la maintenance et à prolonger la durée de vie des structures.

Pris ensemble, ces développements laissent entrevoir un avenir où la modélisation des structures préfabriquées n'est pas seulement une étape du processus de conception, mais une plate-forme centrale qui relie la conception, la fabrication, l'installation et l'exploitation. Le rôle du modèle passera de celui de générateur de dessins à celui de source vivante de données soutenant la prise de décision tout au long du cycle de vie d'un bâtiment.

Conclusion

La modélisation des structures préfabriquées est passée d'une niche spécialisée à une partie intégrante des flux de travail de la construction. En reliant la conception, la fabrication et l'installation dans un environnement BIM unique, elle permet d'accélérer les délais, d'améliorer la précision et de rendre les projets plus sûrs.

Des dalles alvéolées des tours résidentielles aux doubles tés des parkings, la possibilité de modéliser, de coordonner et de fabriquer numériquement des éléments préfabriqués transforme la façon dont les projets sont construits. Les défis en matière de formation, de coordination et d'investissement sont réels, mais les avantages l'emportent systématiquement.

En termes simples, la modélisation des structures préfabriquées est le pont entre ce que les ingénieurs conçoivent et ce que les fabricants livrent. Pour les équipes qui cherchent à gagner du temps, à réduire les erreurs et à améliorer l'efficacité, il ne s'agit plus d'une option mais d'une pratique essentielle dans la construction moderne.
